Таблицы Менделеева, которые Вы никогда раньше не видели
Периодическая таблица элементов является культовым изображением в классах и лабораториях по всему миру.
Тем не менее, несмотря на почти единодушное мнение ученых о его составе, существует более 1000 различных периодических таблиц — и это число продолжает расти. Это связано с тем, что в стандартной таблице не выделяются все существующие взаимосвязи между элементами.
В настоящее время известно 118 элементов, поэтому можно рассказать множество различных взаимодействий и историй. Вот некоторые из самых замечательных, увлекательных и причудливых периодических таблиц, которые мы смогли найти.
Назначение и свойства периодической таблицы Менделеева
Чтобы понять, почему существует так много периодических таблиц, нам сначала нужно точно понять, что такое периодическая таблица. “Периодические” таблицы получили свое название потому, что они упорядочивают химические элементы по периодичности (или повторяющимся периодическим образцам).

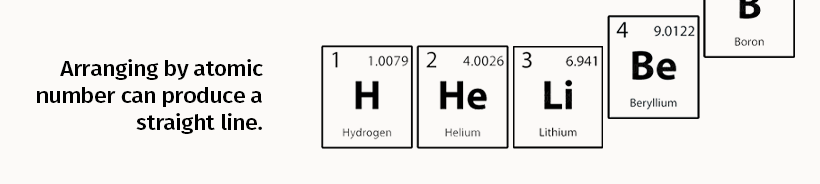

Например, когда элементы упорядочены по их относительно стабильному числу протонов, мы получаем стандартную периодическую таблицу элементов, впервые разработанную русским химиком Дмитрием Менделеевым в 1869 году.
Различные периодические таблицы Менделеева
Эти свойства схожи у некоторых элементов и периодически повторяются. Стандартная периодическая таблица элементов наглядно демонстрирует это, упорядочивая элементы на основе этих общих химических свойств, предоставляя руководство для понимания сходных электронных конфигураций с первого взгляда.
Изучение различных периодических таблиц
Ниже приведены лишь некоторые из наиболее интересных и уникальных перестановок в таблице Менделеева, которые обычно не используются.

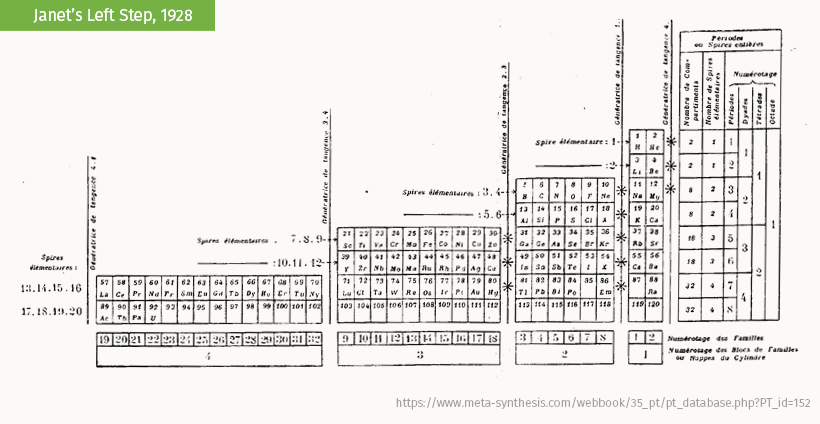

Периодическая таблица “левого шага” Чарльза Джанет — самая популярная альтернативная таблица. Он организует элементы таким образом, что электроны заполняют орбитали (области, в которых они вращаются), а не валентность (способность электрона связываться).

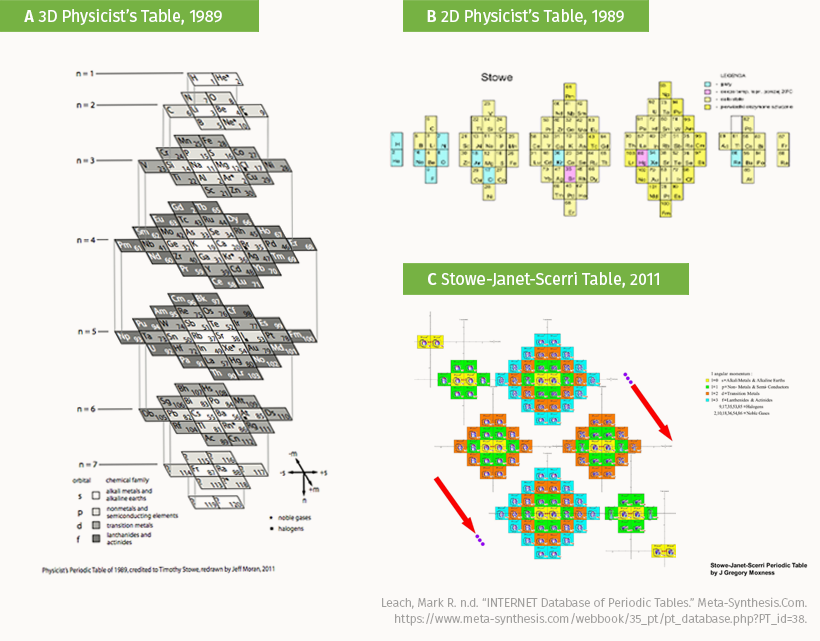

Периодическая таблица элементов физика Тимоти Стоу преобразует стандартную таблицу как в 3D-вертикальную (A), так и в 2D-горизонтальную (B) компоновки. При объединении с работой Чарльза Джанет и Эрика Скерри (C) в результате получается уникальная карта химических групп.
Многие исследователи и эрудиты также продолжают придумывать новые способы показать основы химической периодичности.

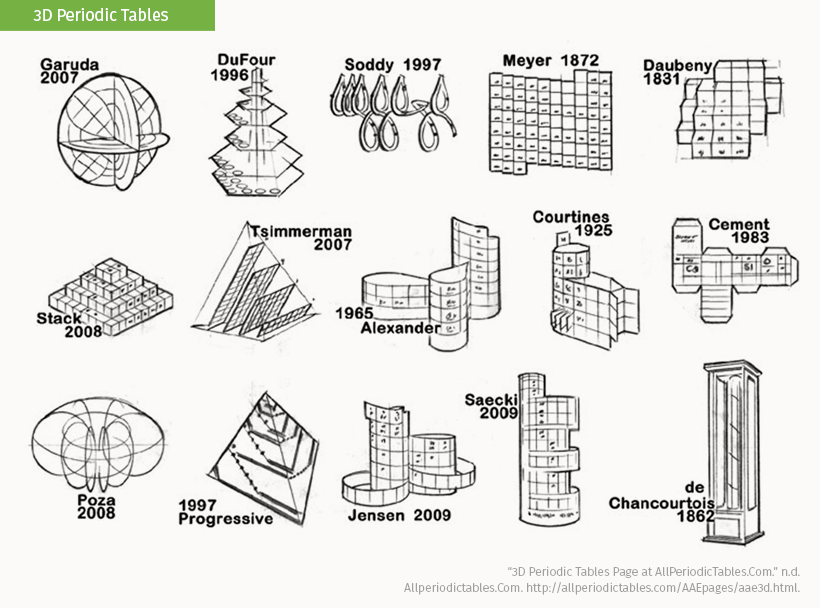

Один из методов заключается в трехмерной интерпретации периодичности. Вот коллекция некоторых из наиболее известных дизайнов и их создателей, включая теллурический винт и аранжировку Alexander с основного рисунка выше.

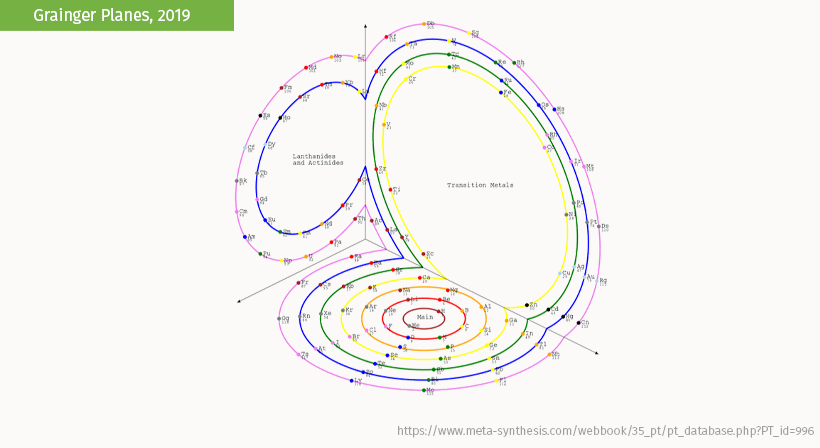

Это представление Энтони Грейнджера представляет все периоды, расположенные вдоль ортогональных (прямоугольных) плоскостей, разрезающих сферу.

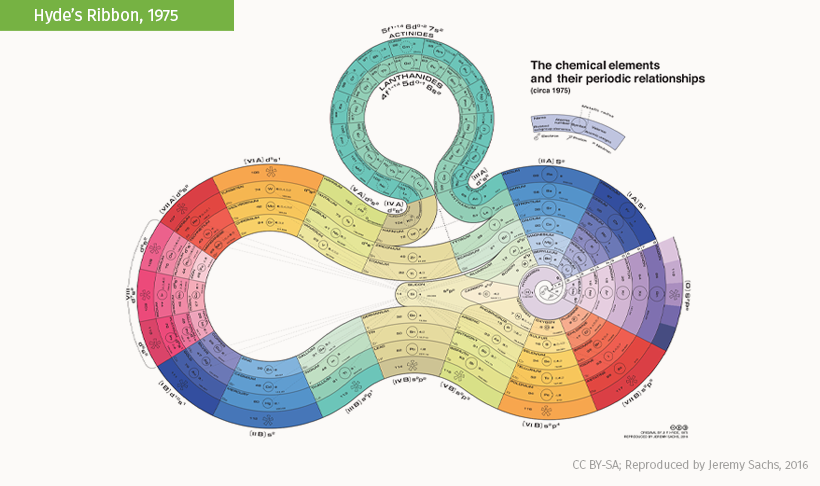

Эта привлекательная конструкция от Franklin J. Hyde обеспечивает линейное количество элементов, при этом центральное место занимает кремний.
Не все периодические таблицы показывают периодичность, подобную стандартной периодической таблице Менделеева. В зависимости от послания химические элементы могут использовать различные уникальные и захватывающие способы рассказать историю другого рода.

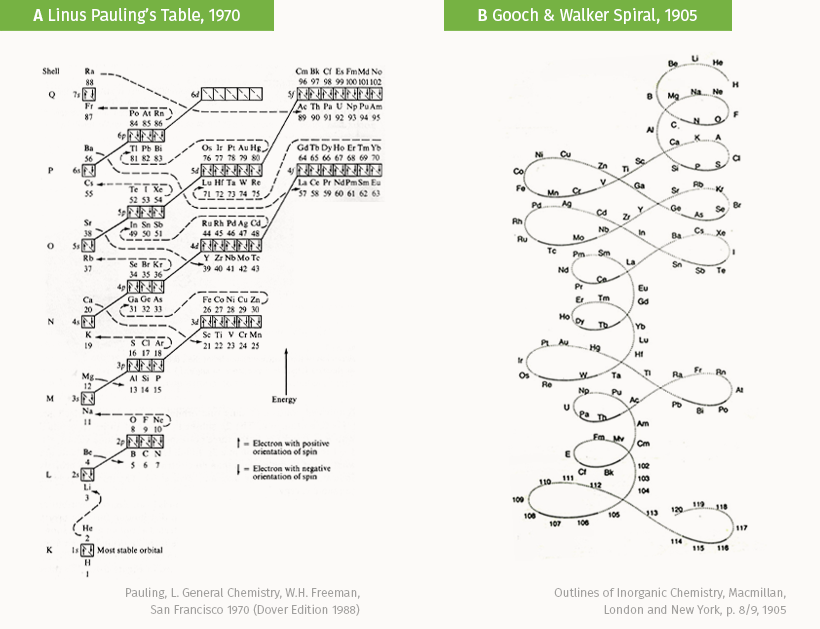

Эта блок-схема из книги Лайнуса Полинга “Общая химия” (А) упорядочивает элементы по энергетическим уровням их электронных оболочек и подоболочек. С другой стороны, спираль Гуча и Уокера (B) представляет собой изображение на рисунке 8, которое почти полностью лишено большей части атомной информации, характерной для других периодических таблиц.

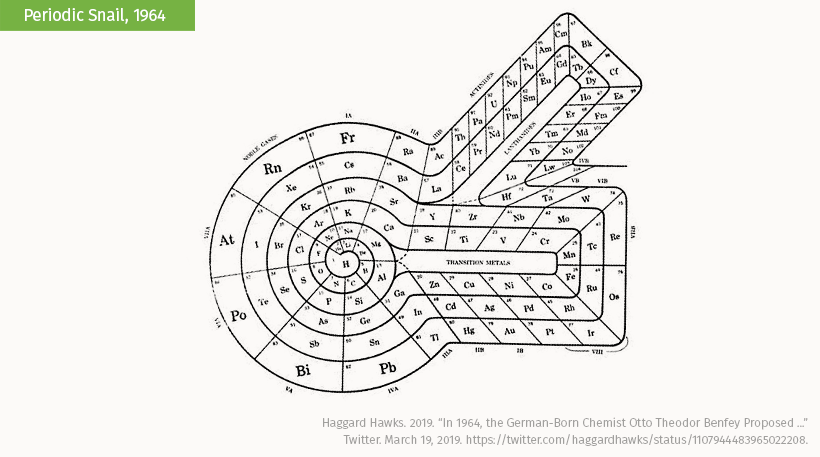

Спиральная периодическая таблица, известная как Периодическая улитка Теодора Бенфи, закручивается наружу по атомному номеру, прежде чем разветвиться на дополнительные группы. Уникальным аспектом этой таблицы является то, что в ней зарезервировано место для гипотетического семейства элементов, суперактинидов, и того, как они могут коррелировать с остальными элементами.
Это лишь некоторые из сотен и тысяч различных способов изучения элементов.
Поскольку современные исследования продолжают открывать новые горизонты в нашем понимании элементов, возможности увидеть, как периодическая таблица Менделеева приобретает все новые формы, формируют захватывающее будущее как для любителей химии, так и для специалистов по визуализации данных.
Для получения дополнительной информации о вариантах и конструкциях периодической таблицы, пожалуйста, посетите онлайн-базу данных доктора Марка Р. Лича в веб-книге «Хемогенезис».
